概述

棒條振動放礦機采用消化引進美國枝術制造的振動器、框架式環(huán)槽鉚釘聯接結構．又采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。


特點

棒條振動放礦機在接近排料端的給料面布有分級作用縫隙可調的棒條，在進行給料同時能將物料中泥土及細碎粒級的物料分離出去，使其后面的破碎機更有效發(fā)揮功能；棒條振動放礦機采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。



參數

型  號	工作面積m2		盲板傾角°	棒條傾角°	雙振幅mm	振動方向角°	最大給料粒度mm	生產率t/h	振動次數次/分	電動機
	盲板	棒條								型號	功率kW
GZT0720	0.7	0.7	0	15	12	45	400	150-175	750	Y160M-6	7.5
GZT0930	1.2	1.35	5	20	11	45	400	200-230	79-790	YCT200-4B	7.5
GZT1230	1.8	1.8	5	20	9	45	700	260-300	800	Y160M-6	7.5
GZT1535	3	2.3	5	20	9	45	700	300-400	800	Y160M-4	11
GZT1560	6	3	5	20	8	45	1000	400-600	800	Y180M-4	22



型  號	外型尺寸	總重kg	最大分離件
	長×寬×高mm		外型尺寸   長×寬×高mm	重量kg
GZT0720	3140×1420×1679	3936	2800×1420×1090	2331
GZT0930	3009×1645×2011	4359	2774×1645×1528	3390
GZT1230	3384×1949×2055	4808	3457×1949×1403	3953
GZT1535	4007×2226×1980	5994	4214×2226×1675	5490
GZT1560	6318×2295×3015	11153	6492×2295×2104	8583

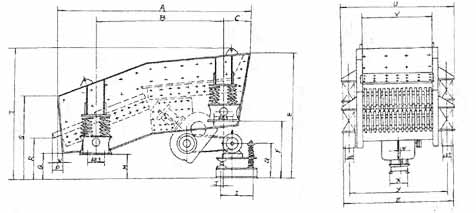

型號	A	E	G	N	Q	R	S	T	U	V	W	X	Y	Z
GZT0720	2600	1679	452	107	469	736	1201	1769	1420	700	89.5	280	1137	1413
GZT0930	2680	2011	520	0	453	800	1423	2011	1645	925	105	390	1376	1652
GZT1230	3360	2057	480	84	684	929	1646	2162	1949	1225	118	280	1675	1908
GZT1535	4007	1980	480	82	305	510	1245	1980	2226	1530	140	280	1961	2237
GZT1560	6378	2814	500	89	710	920	1741	3024	2295	1590	352	350	2042	2318



用途

棒條振動放礦機共有五個規(guī)格，適用于破碎機前大塊物料的均勻給料。特別適合于黑色或有色金屬礦石、建筑石料粗碎前的給料用。
